氣瓶超聲波自動檢測系統工作流程

在汽車領域當中，天然氣汽車正在逐步發展成為一個好的方向，天然氣汽車不但節能環保，而且其具有良好的社會形象，正在逐步走進我們的生活。2007年8月31日國家發改委將天然氣汽車歸屬為“優先類”用氣項目，相信在不久的將來，天然氣汽車會成為一種主流交通工具。

針對這一社會現狀，CNG氣瓶無損探傷檢測至關重要，現在石家莊飛泰檢測儀器有限公司聯合山東省科學院激光研究所（技術研發）制造出一種基于超聲波的無損探傷檢測系統。這種系統是利用相關的硬件電路設計，將縱波直探頭作為超聲波的接收和發生裝置，對超聲波信號進行實時的采集、濾波和放大等操作。通過參考相關A型脈沖反射法技術，探頭經試塊校正并通過耦合劑直接接觸CNG氣瓶進行無損探傷檢測，結合各個硬件電路，相互合作，進而完成對超聲波回波信號的采集。將采集到的超聲波回波信息送入DSP進行相關處理與分析，將處理后的波形送入液晶屏進行顯示，并根據顯示器顯示的始波、缺陷波和底波及一次回波和二次回波的位置，對缺陷的位置以及缺陷的大小進行定位，同時對缺陷進行定性分析。

氣瓶超聲波自動檢測具體流程詳述

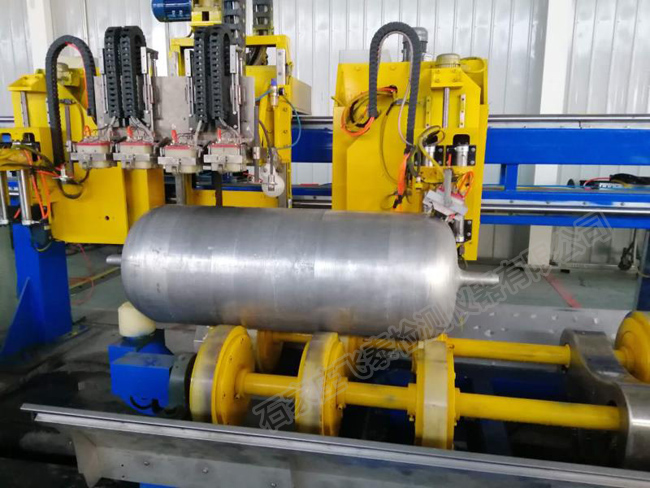

首先由操作人員將待檢氣瓶放置到傳送帶上，氣瓶瓶口朝后，傳送帶將氣瓶傳送至氣瓶無損探傷檢測系統，當檢測系統的傳感器檢測到氣瓶的到來后，氣瓶夾起機構將待檢氣瓶夾起并放置到檢測系統的旋輥上。超聲波探頭定向移動到待檢氣瓶瓶口處，探頭落下，旋輥啟動，氣瓶做定向定速旋轉，探頭在瓶口處停留7s后開始沿來時方向反向勻速移動做旋轉掃查，待探頭掃查到氣瓶瓶底時，探頭原地停留7s后，探頭抬起，夾起機構將氣瓶夾起并放置到傳送輥道上，傳送輥道根據系統檢測結果并按指令將氣瓶送到指定位置。待下一只待檢氣瓶被傳送至檢測系統之前時，檢測系統傳感器檢測到氣瓶的到來，并發出指令信號，氣瓶夾起機構再次將待檢氣瓶夾起并放置到檢測系統的旋輥上，超聲波探頭定向移動到待檢氣瓶瓶口處，之后重復檢測第一只氣瓶時的操作步驟。
